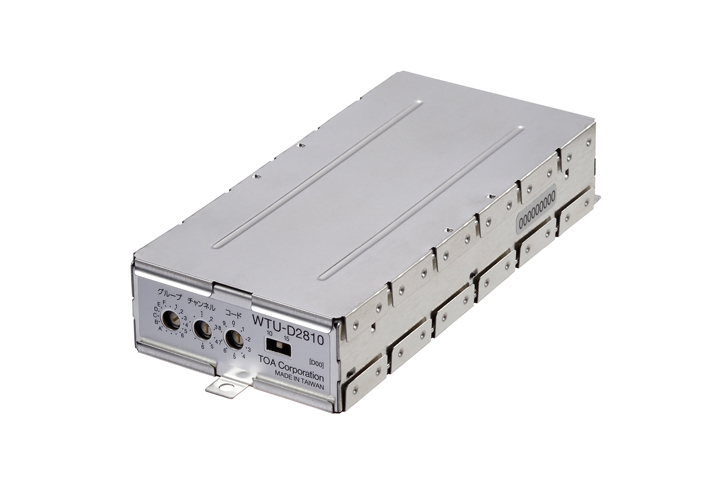

| ● 概 要 ● 水晶制御ＰＬＬシンセサイザー方式による８００ ＭＨｚ帯デジタルワイヤレスマイクロホン専用の組込機器用プラグイン型チューナーユニットです。チューナーユニット正面の設定スイッチにより３０波の周波数設定、１０ｃｈ／１５ｃｈモードの切り換え、および１０パターンのコード設定が可能です。 |
|
|
電源 |
ＤＣ６~１０ Ｖ（本体から供給） |
|
消費電流 |
１２０ ｍＡ以下 |
|
局部発振方式 |
水晶制御ＰＬＬシンセサイザー方式 |
|
受信周波数 |
８０６．１２５～８０９．７５０ ＭＨｚ（３０波のうち１波） |
|
受信方式 |
スーパーヘテロダイン方式 |
|
ダイバシティ方式 |
デジタルトゥルーダイバシティ方式 |
|
アンテナ入力インピーダンス |
５０ Ω |
|
受信感度 |
２４ ｄＢμＶ以下（ビットエラーレート１Ｅ－５以下） |
|
ＳＮ比 |
９２ ｄＢ以上（Ａカーブ使用）（＊１） |
|
出力 |
０ ｄＢ（＊２）（０ ｄＢＦＳ入力時 負荷４．７ ｋΩ以上） |
|
歪率 |
０．５ ％以下 |
|
同時使用本数 |
１５本（１５ｃｈモード）／１０本（１０ｃｈモード）／６本（アナログ併用時） |
|
コード設定 |
１０パターン切換 |
|
使用温度範囲 |
－１０ ℃～＋５０ ℃ |
|
使用湿度範囲 |
３０ ％～８５ ％ＲＨ（ただし結露のないこと） |
|
仕上 |
表面処理鋼板 |
|
寸法 |
６０（Ｗ）×２５（Ｈ）×１３８．６（Ｄ） ｍｍ |
|
質量 |
１８０ ｇ |
|
付属品 |
設定用ドライバー…１，カラーマーク（１５種類）…１ |
|
適合機種 |
ワイヤレスアンプ：ＷＡ－２８００，ＷＡ－２８００ＣＤ，ＷＡ－２８００ＳＣ |
|
壁掛型アンプ：ＶＡ－６２，ＶＡ－１２２ |
|
|
移動用ＰＡアンプ：ＫＺ－２５Ａ，ＫＺ－３０Ａ，ＫＺ－６５Ａ，ＫＺ－１２０ＣＤ，ＫＺ－１２０ＳＣ，ＫＺ－１２０ＳＣ－Ｈ |
|
|
移動用ＰＡワイヤレスパワードスピーカー：ＫＺ－１００ＷＳ，屋外用アンプ：ＷＡ－１２０Ｄ |
（＊１）使用するマイクロホンによる
（＊２）０ ｄＢ＝１ Ｖ
※出荷時には周波数設定はＢＡ１（８０６．７５０ ＭＨｚ）、コード設定は「０」、モードは「１０ｃｈモード」です。
※ＴＲＡＮＴＥＣデジタルワイヤレスシステム（Ｓ－Ｄ７２００－ＪＢ，Ｓ－Ｄ７３００－ＪＢ他）とは通信できません。
※アナログワイヤレスシステム（ＷＭ－１２２０，ＷＭ－１３２０他）とは通信できません。
※アナログワイヤレスチューナー（ＷＴ－１８２２，ＷＴ－１８２４他）およびデジタルワイヤレスチューナー（ＷＴ－Ｄ１８１２，
ＷＴ－Ｄ１８１４）には使用できません。
