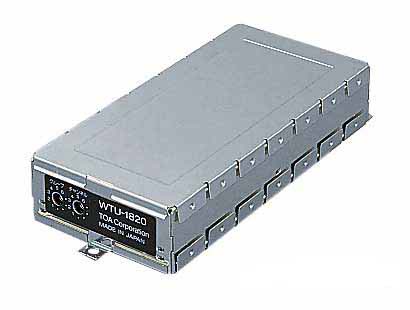

ダイバシティチューナーユニット(チャンネル増設用) WTU-1820

● 概 要 ●
水晶制御PLLシンセサイザー方式による800MHz帯のダイバシティワイヤレス組込機器用プラグイン型チューナーユニットです。
チューナーユニット正面の設定スイッチの操作により30波の周波数設定が可能です。

カタログ:PDF  仕様図:PDF
ワイヤレスシステムの使用例、組み合わせ例はこちら

 PLLシンセサイザー方式  ダイバシティ

ダイバシティチューナーユニット(チャンネル増設用) WTU-1820

価格:

50,490円 (税込)

購入数:

在庫

在庫あり

返品期限・条件 返品についての詳細はこちら

仕様
電源
DC6〜10V
消費電流
120mA以下
局部発振方式
水晶制御PLLシンセサイザー方式
受信周波数
806.125〜809.750MHz(30波のうち1波)
受信方式
スーパーヘテロダイン方式
ダイバシティ方式
スペースダイバシティ
アンテナ入力インピーダンス
50Ω
受信感度
S/N比25dB以上(10dBμV入力,1kHz変調,±4.8kHz偏移)
スケルチ感度
16dBμV
S/N比
64dB以上(60dBμV入力,±4.8kHz,Aカーブ使用)
出力
0dB*(±38kHz偏移時,負荷4.7kΩ以上)
ディエンファシス
50μs
使用電圧範囲
7〜11V
使用温度範囲
−10℃〜+50℃
仕上
表面処理鋼板
寸法
60(W)×25(H)×138.6(D)mm
質量
130g
付属品
設定用ドライバー…………1,カラーマーク…………1
  • ※出荷時にはB11(806.125MHz)に設定されています。
