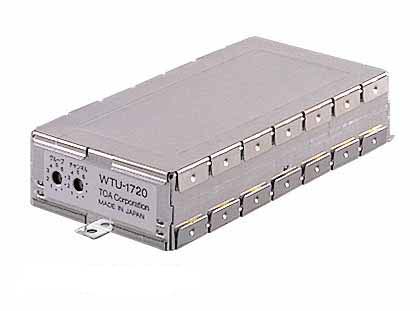

シングルチューナーユニット(チャンネル増設用) WTU-1720

● 概 要 ●
水晶制御PLLシンセサイザー方式による800MHz帯のワイヤレスアンプ用のシングルワイヤレスチューナーユニットです。チューナーユニット正面の設定スイッチの操作により30波の周波数設定が可能です。

カタログ:PDF  仕様図:PDF
ワイヤレスシステムの使用例、組み合わせ例はこちら

 PLLシンセサイザー方式  シングル

シングルチューナーユニット(チャンネル増設用) WTU-1720

価格:

27,540円 (税込)

購入数:

在庫

在庫あり

返品期限・条件 返品についての詳細はこちら

仕様
電源
DC12V
消費電力
85mA以下
局部発振方式
水晶制御PLLシンセサイザー方式
受信周波数
806.125〜809.750MHz(30波の内1波)
受信方式
ダブルスーパーヘテロダイン方式
アンテナ入力インピーダンス
50Ω
受信感度
S/N25dB以上(10dBμV入力,1kHz変調,±4.8kHz偏移)
スケルチ感度
12dBμV
S/N比
64dB以上(60dBμV入力,±4.8kHz偏移,Aカーブ使用)
出力
0dB*(60dBμV入力,±38kHz偏移,1kHz変調,負荷2.2kΩ以上)
ディエンファシス
50μs
使用温度範囲
−10℃〜+50℃
仕上
錫めっき鋼板
寸法
60(W)×25(H)×138.6(D)mm
質量
120g
付属品
設定用ドライバー………1,カラーマーク………1
  • ※出荷時にはB11(806.125MHz)に設定されています。
  • ※B1〜4グループは同一グループとして最大6波まで使用できます。
  •  また、B5グループは5波まで、B6グループは1波のみ使用できます。
